Быстро разъемные соединения (БРС)

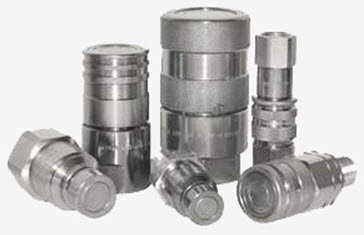

БРС серии A Описание Серия «А» это эволюционная разработка компании Stucchi — высококачественное БРС Flat Face. Благодаря уникальному внутреннему механизму и высокопрочному материалу БРС данной серии выдерживают более высокое рабочее давление и минимизируют спад давления. Модульная структура БРС серии «A» позволяет предложить несколько типов и размеров резьб. Данные возможности позволяют БРС серии «А» занимать лидирующие позиции в сфере гидравлики, где необходимы такие характеристики БРС как, высокое рабочее давление, предотвращение утечки гидравлической жидкости и засорения гидравлической системы.

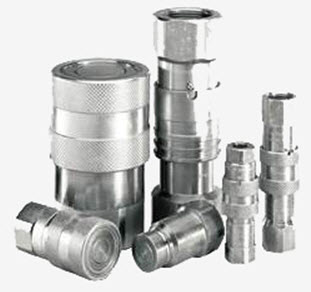

БРС серии A-HP Описание «A-HP» — БРС Flat Face разработаны для применения при очень высоком рабочем давлении, до 720 БАР. БРС производятся из высокопрочной углеродистой стали. Дизайн Flat Face предотвращает утечку при соединении-разъединении БРС. В целях безопасности, данная серия разработана без возможности соединения с БРС других серий, выдерживающих более низкое рабочее давление, и имеют защитный фиксатор, предотвращающий случайное разъединение. Серия «A-HP» применяется для работы при высоком давлении, имеет набор приспособлений, обеспечивающих безопасность работы.

БРС серии BIR Описание Серия «BIR» это БРС соответствующие международному стандарту ISO 7241-1 «А», производится из углеродистой стали с цинковым покрытием. Данная серия совместима с БРС стандарта ISO 7241-1 «А» любого производителя, мы предлагаем весь спектр размеров от 1/43 до 23. Благодаря данным характеристикам, БРС серии «BIR» являются одними из наиболее часто применяемых в различных отраслях гидравлики, в основном в сельскохозяйственной и промышленной индустриях.

БРС серии Firg Описание БРС серии «Firg» — это самое первое разработанное БРС Flat Face. Созданный в 1983 году, БРС «Firg» представляло собой новейшую разработку в сфере БРС для гидравлики. Имея большой спектр применения, серия БРС «Firg» стала лидирующей серией для реализации взаимозаменяемости по стандарту ISO 16028. Учитывая длительный срок использования и множество преимуществ, которыми обладает серия БРС «Firg», она стала наиболее часто используемой на мировом рынке производителей гидравлической техники. Применение БРС серии «Firg» актуально во всех сферах гидравлики, где недопустимы утечки гидравлической жидкости и засорение гидравлической системы. Максимальное рабочее давление БРС — 250 БАР.

Стандарт ISO A Рабочая температура — 25°C +125°C Номиналь- ный диаметр Размер резьбы Расход жидкости Усилие соединения Макс. рабочее давление Мин. разрывное давление соедине- ние ниппель розетка мм дюйм л/мин кг бар бар бар бар 6 1/4 15 5 350 1400 1400 1400 9 3/8 40 8 300 1400 1200 1200 10,5 1/2 65 8 300 1300 1200 1300 16 3/4 110 15 250 1000 1000 1000 17,5 1 160 18 230 950 950 950 22,5 1 1/4 300 20 220 920 920 900 29,5 1 1/2 390 20 180 800 700 700 47 2 800 30 130 640 550 700

РЕЗИНОВЫЕ ЗАГЛУШКИ ДЛЯ БЫСТРОРАЗЪЕМНЫХ СОЕДИНЕНИЙ Заглушка ниппеля 10 d=1/4″ Заглушка ниппеля 10 d=1/4″ Заглушка ниппеля 10 d=3/8″ Заглушка ниппеля 10 d=3/8″ Заглушка ниппеля 10 d=1/2″ Заглушка ниппеля 10 d=1/2″ Заглушка ниппеля 10 d=3/4″ Заглушка ниппеля 10 d=3/4″ Заглушка ниппеля 10 d=1″ Заглушка ниппеля 10 d=1″
