Фитинги

Тип фитинга Диаметр рукава DN, мм Размер резьбы в d
BSP
(Английский стандарт)
резьба трубная цилиндрическая угол наклона конуса нипеля 600
altBSP		 6 1/4
10 3/8
12 1/2
16 5/8
20 3/4
25 1
32 1 1/4
38 1 1/2
50 2
JIC
(Английский стандарт)
резьба дюймовая угол разворота нипеля 740
altJIC		 6 7/16 — 20
6 1/2 — 20
6 9/16 — 18
10 9/16 — 18
10 3/4 — 16
12 3/4 — 16
12 7/8 — 14
16 7/8 — 14
16 1 1/16 — 12
20 1 1/16 — 12
20 1 5/16 — 12
25 1 5/16 — 12
32 1 5/8 — 12
38 1 7/8 — 12
50 2 1/2 — 20
DK

(Российский страндарт)

универсальный корпус резьба метрическая.
alt

 8 16 х 1,5
10 18 х 1,5
10 20 х 1,5
10 22 х 1,5
12 20 х 1,5
12 22 х 1,5
12 24 х 1,5
16 27 х 1,5
16 27 х 2
20 30 х 1,5
20 30 х 2
20 33 х 1,5
20 33 х 2
20 36 х 1,5
20 36 х 2
25 39 х 1,5
25 39 х 2
25 42 х 2
32 48 х 2
32 50 х 2
32 52 х 2
38 56 х 2
DKO
(Немецкий стандарт)
резьба метрическая угол наклона конуса нипеля 240, уплотнительное кольцо
altDKO		 6 12 х 1,5
6 14 х 1,5
6 16 х 1,5
10 16 х 1,5
10 18 х 1,5
10 22 х 1,5
12 22 х 1,5
12 26 х 1,5
16 26 х 1,5
16 30 х 2,0
20 30 х 2,0
25 36 х 2,0
32 45 х 2,0
38 52 х 2,0
Тип Фитинга Диаметр рукава, DN Размер резьбы, F

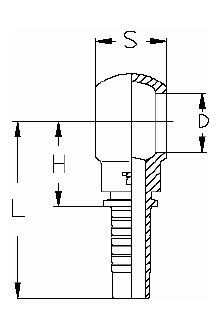

Фитинг BANJO BSP
alt		 6 1/4″-19
6 3/8″-19
6 1/2″-14
8 1/4″-19
8 3/8″-19
10 1/4″-19
10 3/8″-19
10 1/2″-14
12 3/8″-19
12 1/2″-14
12 5/8″-14
12 3/4″-14
16 5/8″-14
16 3/4″-14
19 3/4″-14
19 1″-11
25 1″-11
Фитинг BOLT BSP
alt		 1/4″-19
3/8″-19
1/2″-14
5/8″-14
3/4″-14
1″-11
Фитинг BANJO METRIC
alt		 6 14×1,5
6 16×1,5
6 18×1,5
8 14×1,5
8 16×1,5
8 18×1,5
10 14×1,5
10 16×1,5
10 18×1,5
10 20×1,5
10 22×1,5
12 18×1,5
12 20×1,5
12 22×1,5
12 26×1,5
16 22×1,5
16 26×1,5
19 26×1,5
19 30×1,5
25 30×1,5
Фитинг BOLT METRIC
alt		 14×1,5
16×1,5
18×1,5
20×1,5
22×1,5
26×1,5
30×1,5
Фитинг SAE (штуцер)
(наружная UNF резьба, наружный конус 90°C)
alt		 8 5/8″-18
10 5/8″-18
19 1 1/16″-14
Фитинг SAE (гайка)
(внутренняя UNF резьба, внутренний конус 90°C)
alt		 8 5/8″-18
10 5/8″-18
19 1 1/16″-14
ФитингSAE 90°
(внутренняя UNF резьба, внутренний конус 90°C)
alt		 8 5/8″-18
10 5/8″-18
19 1 1/16″-14
Фитинг SAE 45°
(внутренняя UNF резьба, внутренний конус 90°C)
alt		 8 5/8″-18
10 5/8″-18
19 1 1/16″-14
Фитинг KOMATSU – JIS (гайка)
(внутренняя метрическая резьба, внутренний конус 60°C)
alt		 6 М14х1,5
8 М16х1,5
10 М14х1,5
10 М16х1,5
10 М18х1,5
12 М22х1,5
12 М24х1,5
16 М24х1,5
20 М30х1,5
25 М33х1,5
32 М36х1,5
40 М42х1,5
Фитинг TOYOTA – BSP (гайка)
(внутренняя дюймовая резьба, внутренний конус 60°C)
alt		 6 1/4″
10 3/8″
12 1/2″
20 3/4″
25 1″
32 1.1/4″
40 1.1/2″
Фитинг ORFS (штуцер)
(дюймовая резьба)
alt		 6 9/16-18
8 11/16-16
10 11/16-16
10 13/16-16
12 13/16-16
16 1-14
19 1 3/16-12
25 1 7/16-12
32 1 11/16-12
40 2″-12
Фитинг ORFS (гайка)
(дюймовая резьба)
alt		 6 9/16-18
8 11/16-16
10 11/16-16
10 13/16-16
12 13/16-16
16 1-14
19 1 3/16-12
25 1 7/16-12
32 1 11/16-12
40 2″-12
Фитинг DKF-W (гайка)
(фитинг по стандарту Karcher для моек высокого давления)
alt		 6 M22x1,5
8 M22x1,5
10 M22x1,5
Фитинг PISTOL JUNCTION
(фитинг по стандарту Karcher для моек высокого давления)
alt		 6
8
Фланец SF 3000
alt
alt		 Внутр.диам.
рукава		 Внутр.диам. Фланца
12 1/2″
12 3/4″
19 3/4″
19 1″
25 1″
25 1 1/4″
32 1 1/4″
32 1 1/2″
38 1 1/2″
38 2″
51 2″
Фланец SF 6000
alt
alt		 Внутр.диам.
рукава		 Внутр.диам. Фланца
12 1/2″
12 3/4″
19 3/4″
19 1″
25 1″
25 1 1/4″
32 1 1/4″
32 1 1/2″
38 1 1/2″
38 2″
51 2″
Скобы для фланцев 3000
alt
Фланец Размеры, мм.
дюйм A B C D E F I
1/2″ 56,3 23,8 40,5 9 9,15 15,9 22,2
3/4″ 71,4 30,2 50,8 11 11,90 19,0 28,6
1″ 80,9 34,9 57,1 13 13,90 22,2 36,5
1 1/4″ 95,2 38,9 66,7 15 15,80 23,8 39,7
1 1/2″ 112,7 47,6 79,4 17 18,20 27,0 46,0
2″ 133,3 57,1 96,8 21 22,20 36,5 55,6
Скобы для фланцев 6000
alt
Фланец Размеры, мм.
дюйм A B C D E F I
1/2″ 56,3 23,8 40,5 9 9,15 15,9 22,2
3/4″ 71,4 30,2 50,8 11 11,90 19,0 28,6
1″ 80,9 34,9 57,1 13 13,90 22,2 36,5
1 1/4″ 95,2 38,9 66,7 15 15,80 23,8 39,7
1 1/2″ 112,7 47,6 79,4 17 18,20 27,0 46,0
2″ 133,3 57,1 96,8 21 22,20 36,5 55,6
